变电站

智能组合变电站／开闭站是我公司为了满足市场的需要，并结合在配电领域的科研成果和工程实践经验，自主研发的新产品。它提供了110KV、72KV、40 5KV新建变电站最佳的解决方案，本产品具有可靠性高、小型化、无污染、运行费用低、组合灵活、安装方便、自动化、免维护、操作简单、无人值守等优点。取代了土建变电所的传统工程方案。可极大减少变电站的投资、占地和建设周期，推动了变电站运行水平的全面提高。变电站综合自动化系统在设计上采用分散分布式结构，将大部分保护。控制功能下放到开关间隔内，把一次设备的紧凑性和二次设备的分散性进行了完美的结合。以计算机网络实现信息共享．消除所有冗余硬件。实现了产品设计的智能化、一体化、生产过程的工厂化和现场安装的简单化。同时将变电站的技术水平和安全稳定运行水平提高到新的层次。

变电站的结构特点

二次设备一体化

的一、二次设备按单元配套。组装于开关柜内。35KV侧保护装置集中组屏，将高压开关柜、综合自动化装置组合在一起放置在同一箱体内，成为一体化的成套供配电装置。变电站内无需建筑物，占地面积大大缩小。可实现无人值守的要求．初期投资合理。

建设过程工厂化

变电站的10KV设备和变电站综合自动化系统均在公司内部完成设计、制造、安装及内部电气接线。出厂前整组调试合格。整体运输，运抵现场。从而实现了变电站的工厂化建设。

现场安装简单化

体积小、安装施工方便。现场工作只需完成变电站箱体水泥基础建设，箱体就位后，将10KV一次电缆和35KV侧二次信号接入相应设备即可．大大减少了现场施工的工作量。

外形美观

外形美观太方．可以与周边环境协调，可起到美化城市的作用。

占地面积小

建设一座常规35KV变电所．大约占地800㎡左右，而选用箱式变电站占地面积最小可至100㎡。仅为同规模变电所占地面积的1/10，符合国家节约土地的政策。

可靠性强

“五防”功能齐全，维护方便，运行安全可靠。

综合自动化系统为分层分布式结构，分成变电站层和间隔层．层间用通信网相接．间隔层保护测控装置分散安装于一次设备，35KV等级以上的监控系统部分采用集中组屏式结构，整套装置一般由变压器测控保护屏、线路测控保护屏、计量屏及直流屏等组成。

变电站的综合自动化系统

智能组合变电站采用了系列微机保护装置。它集保护、测量、控制、检测、通讯等多种功能于一体。适用于各种电压等级的变电站，终端站和城乡电网系统。

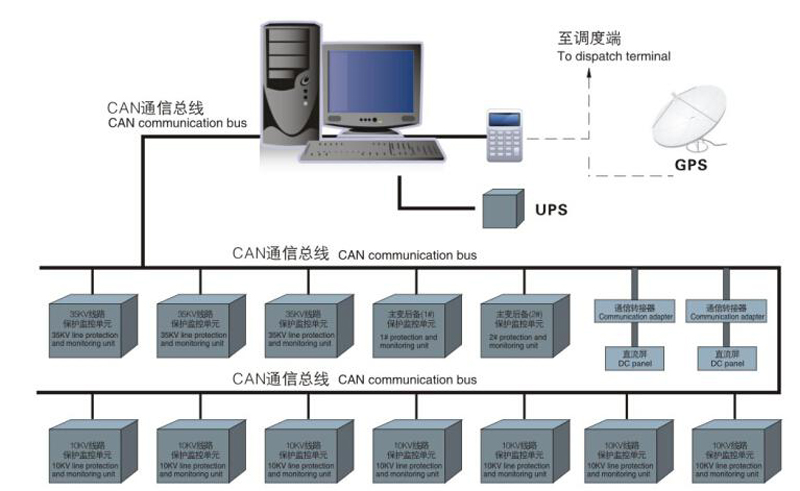

变电站综合自动化系统通讯网络结构示意图

系统特点

·分层、分布式系统。减少了控制电缆，简化了系统。缩小了控制室面积，节省了综合造价。

·保护定值可由面板、后台机或远方实现在线修改，多整定方式。维护方便。

·多种形式可选用的备用电源自投方式，最大限度地满足用户需要。

·可与五防系统联接，完成五防及记录功能。

·具有完备的自检和报警功能。

·提供多种组态功能，便于系统配置和功能扩充。

·多接口模式，可与微机保护、数字式电度表等其它装置通讯，可采用多种远程通讯规约与调度中心通讯。

·采用高可靠CAN总线工业控制现场网络，彻底克服了主从式网络结构的瓶颈现象。

·基于CAN总线的网络型保护技术，可以不增加投资的情况下，实现站内任一设备处的快速保护，特别是母线的快速保护大大减小了故障对设备的冲击。提高了供电可靠性和设备的可靠性。

·硬件标准化、模块化．根据需要可灵活组合。

·各监控单元使用统一硬件平台。

·超低功耗设计。

·高可靠性。所有元件均采用CMOS工业级芯片，抗干扰能力强，故障率极低．独特的布线设计、电磁屏蔽、软硬件冗余、瞬态抑制使装置具有高抗干扰能力，任意元件损坏均保证自动进行及时有效的处理，任何情况下不影响正常工作。

后台监控软件

数据采集和处理

1、数据来源：RTU、智能设备、人工置入、标准时钟数据及频率值、主站系统通信数据；数据类型：模拟量、数字量、状态量、非电量及综合自动化信息等；

2、系统按标准时钟对时，支持数字和模拟通道。支持双通道切换，具有对通道监视诊断和运行统计功能，支持单机、双机方式。

3、系统提供数据的条件归零、零源处理、死区检查、人工置数合封锁、告警、公式计算等。

通讯管理机

1、通讯管理机具有多种接口，可以集成各种自动化装置。

2、具有标准RS232和RS485接口，可以与智能电度表等各种智能电子装置通讯连接，收集它们的数据向监控后台和上级高度自动化系统转发数据。

3、提供CAN总线接口。与间隔单元构成总线网络。

4、提供以太网接口。与后台系统构成局域网。

5、支持各种运动通讯规约，如lEC870-5-101、lEC870-5-102、lEC80-5-103等，并可根据需要提供新的通讯规约。

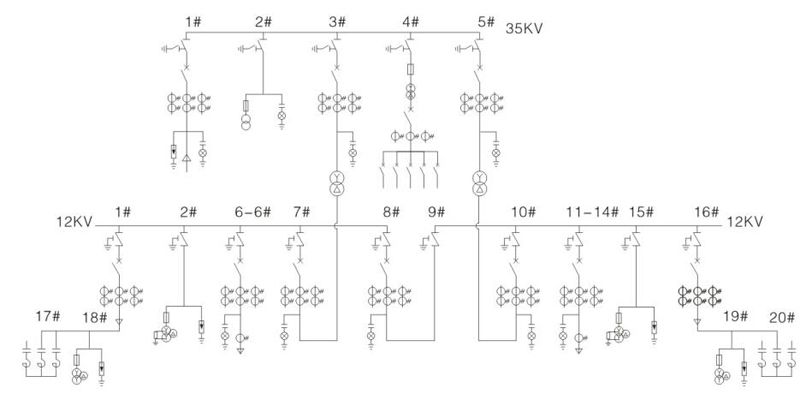

变电站一次方案

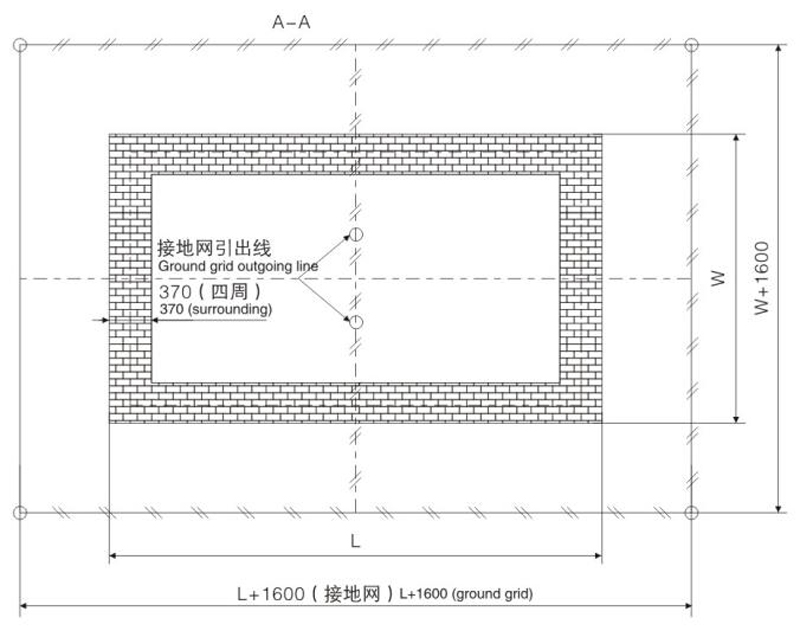

基础图

基础平面应找平：

·基础内预埋钢管根数及方位由用户根据进出电缆的根数及方位确定；

·基础内的电缆应由支架固定。所以预埋铁件及支撑件应接地；

·接地棒根数由土壤情况确定，一定要保证接地电阻小于4欧姆；

·接地极与接地线连接处焊接且刷沥青防腐：

·踏步台阶的位置请用户根据箱变开门的位置自定（参照平面布置）；

·地坑深度及其它尺寸可视安装条件确定；

·基础图仅供参考，用户可根据实际情况修改。

订货须知

·请注明所选用电缆分支箱的型号，进出线数目．备用回路数目，电缆的标称截面，电缆线芯材质(铜芯或铝芯)。

·保护装置及备品备件要求(如无要求则按本公司标准供给)。

·箱体外壳要求及外壳颜色(如无要求则按本公司标准供给)。

·如您有其它要求可在订货时面洽，我们可以为您设计电缆分支箱的最佳方案。
