预装式变电站

本产品完全符合GB／T17467—2010《高压，低压预装式变电站》标准。适用于城市公共配电、路灯用电、工矿企业、市区建筑、住宅、山区、宾馆、公园及工地施工等，可实现环网型和终端型供电方式。预装式变电站广泛应用于10~35KV的城市公共配电、工矿企业、城市建筑、住宅小区等无人值守的智能化用电场所 Prefabricated transformer substation can be used as ring main type and terminal type of power transformation/power distribution device. It is widely used in outdoor locations such as residential district, industrial and mining enterprises, hotel, hospital, department store, airport, park and railway.

使用环境

·海拔高度1000m，高海拔地区用户，请在订货中提出．本产品可满足海拔高度4000m以下的用户要求；

·环境温度：-30℃～+40℃；

·温度：最高月平均气温+30℃，最高年平均气温+20℃；

·相对湿度：日平均≤95％，月平均≤90％；

·防震水平：水平加速度0.4m／S2，垂直加速度0.15m／S2；

·安装地点：无剧烈冲击、无严重污染和化学腐蚀、无导电尘埃及爆炸危险；

·当不能满足正常使用条件要求时，请用户与我公司协商。

采用标准

GB／T17467—1 998／eqVlECl300：1 995高压/低压预装式变电站

GB1094—1 996／eqVlEC 76：1993电力变压器

GB6450—1 998／eqVIEC 726：1982千式电力变压器

GB11022—1999／eqVlEC 60694：1996高压开关设备和控制设备标准的共同技术条件

GB3906—2006／neqlEC398：1990 3.6—40.5kV交流金属封闭开关设备和控制设备

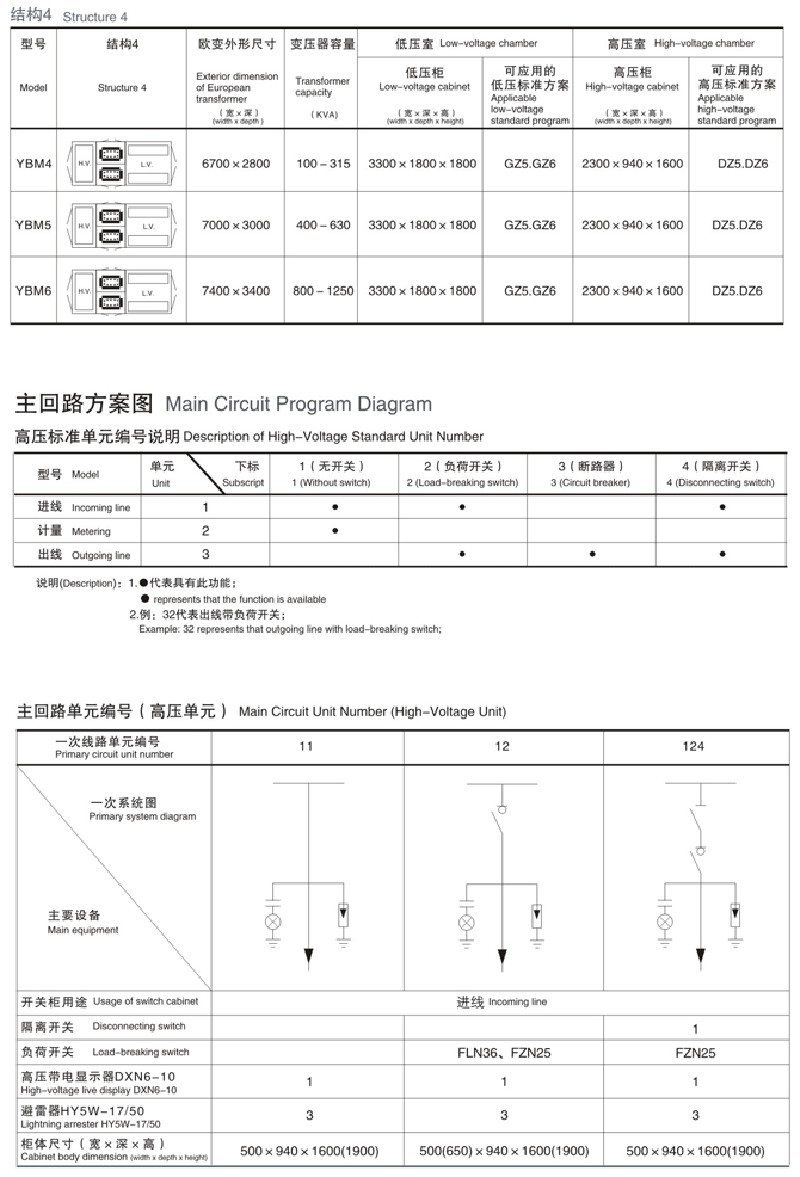

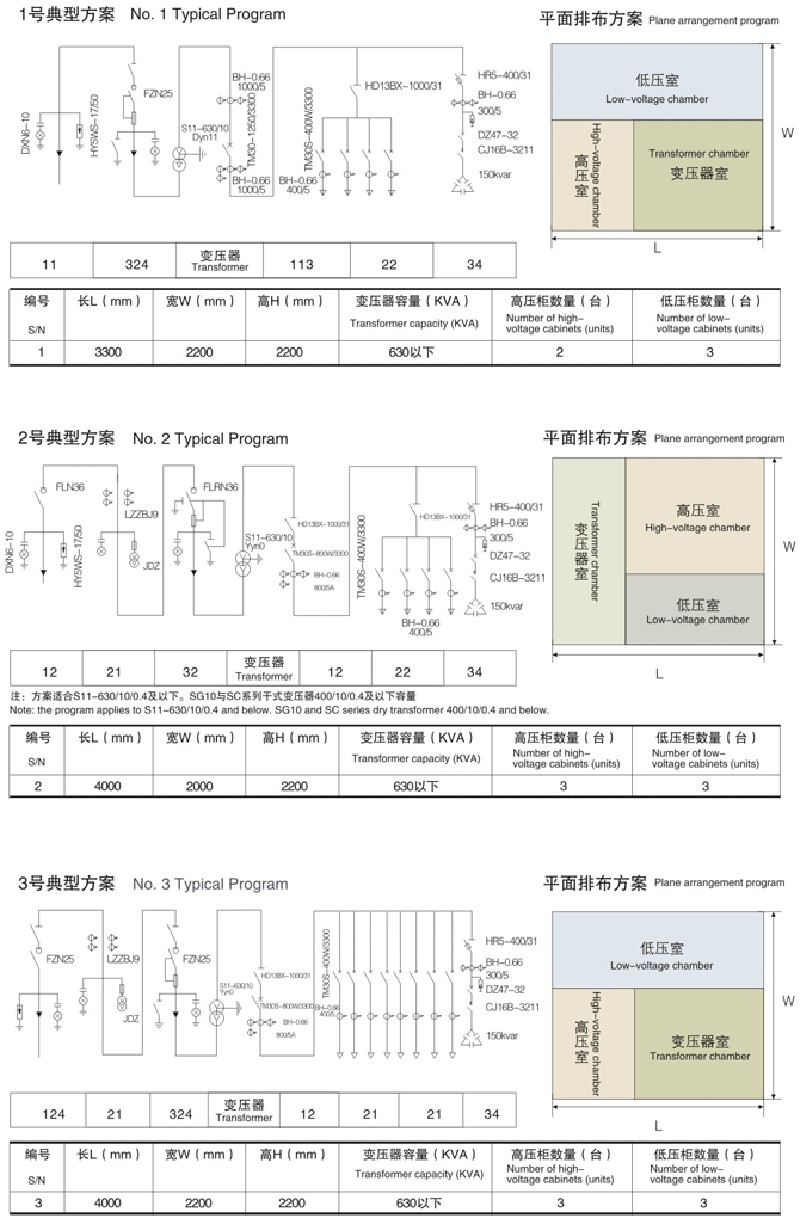

·箱变的基本结构分为“目”字形和“品”字形两种，箱式骨架采用优质槽钢和角钢焊接而成．具有较高的机械强度；箱体采用铝合金型材制作．具有较好的防腐能力，整体美观的外形经喷漆着色可与周围环境相协调，精心设计的底部起吊装置，给安装运输移动提供了极大的方便。

·箱变内有独立的高压室、变压器室和低压室。各室照明随门的开启自动打开。高压室内装有高压环网开关设备。可根据用户需要选用压气式、真空式负荷开关，且具有“五防”功能，当采用限流型高压熔断器时，当某相熔断器熔断时，负荷开关自动分闸，避免因缺相运行而引起故障。

·变压器室采用自然通风和自动控制的强迫散热风冷装置，具有随温度变化而自动控制的排风系统，能有效控制降低箱内温度，满足运行要求。根据用户要求还可采用防凝露的装置，还可设有轨道。能方便地从变压器室两侧大门进出。箱体材料能防止雨水和污物进入。具备长期户外使用的条件，具有防腐防水，防尘性能，使用寿命长，维护简单，形美观等功能。

·变压器可采用干式或油浸变压器．油浸式变压器可选用有油枕和无油枕全密封的两种。

·低压室具有成套开关设备的总体功能，供用户挑选，任意组合。

·外壳材料：外壳材料有复合板、不锈钢复合板、镀铝锌板、不锈钢板、金属雕花板，环保木等。

·结构特点：高压结构合理紧凑，可选用SF6、FZN57、VHC环网柜，具有五防联锁功能，变压器自然通风和自动风冷系统可适用干式和油浸变压器。

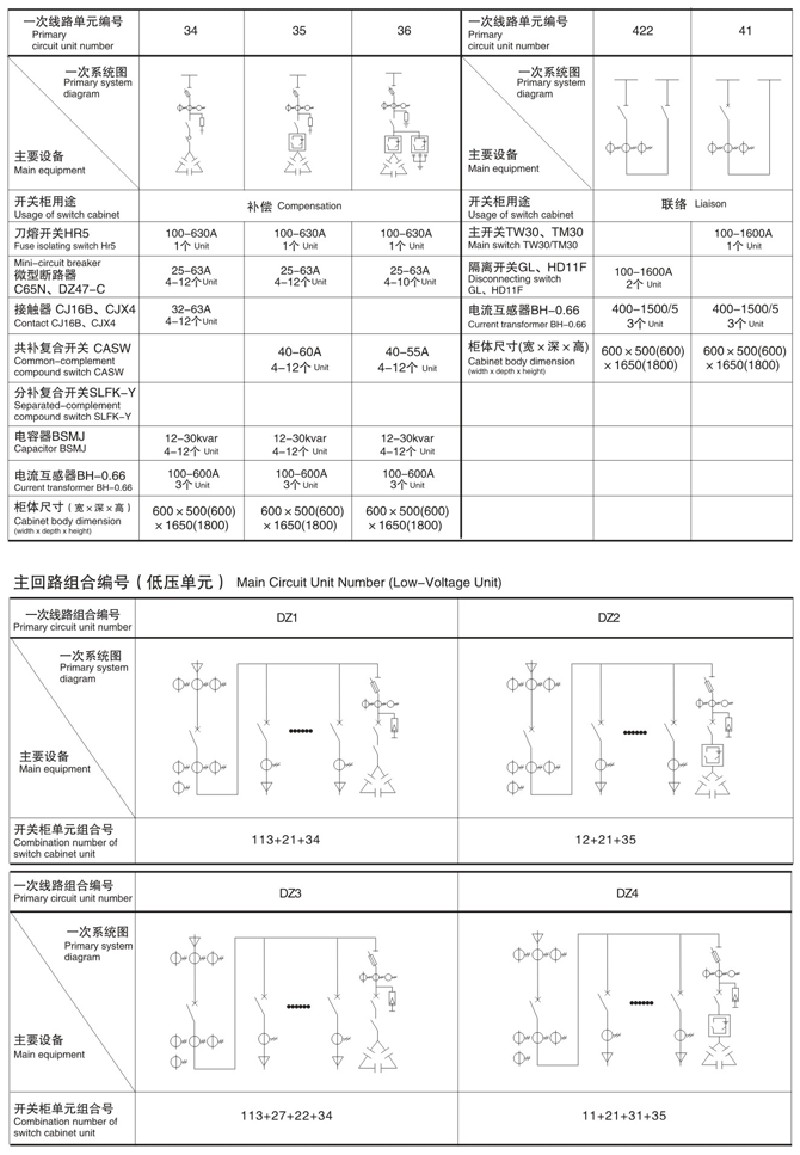

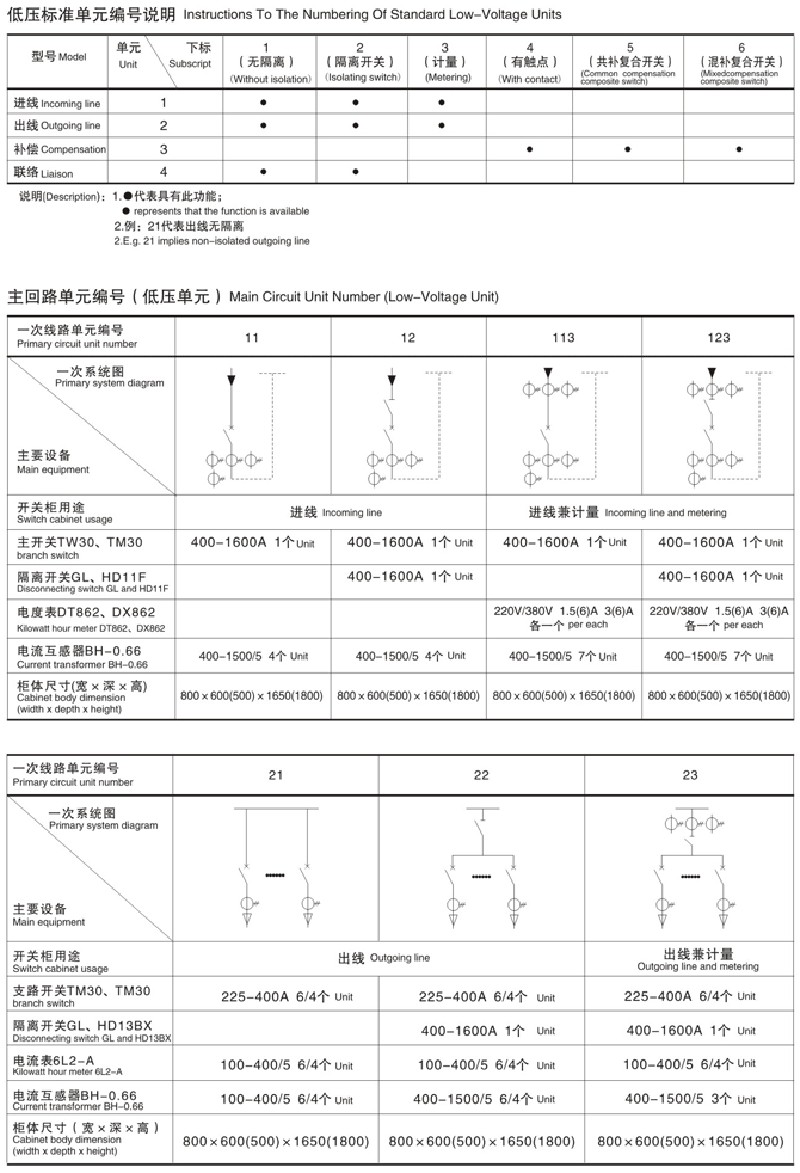

·低压室：可根据用户要求采用多种结构的配电方案，有动力配电，照明配电，无功自动补偿，电能计量等各种功能，装有自动照明系统，防尘性能高，使用寿命长，维护简单，外形美观。

订货须知

·请注明所选用电缆分支箱的型号，进出线数目．备用回路数目，电缆的标称截面，电缆线芯材质(铜芯或铝芯)。

·保护装置及备品备件要求(如无要求则按本公司标准供给)。

·箱体外壳要求及外壳颜色(如无要求则按本公司标准供给)。

·如您有其它要求可在订货时面洽，我们可以为您设计电缆分支箱的最佳方案。
