GGD型低压固定式成套开关设备

GGD型低压固定式成套开关设备适用于发电厂、变电站、厂矿企业等电力用户，在频率为50Hz，额定工作电压380V，额定工作电流至3150A配电系统中，作为动力、照明及配电设备的电能转换、分配与控制之用。

性能特点

低压开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业，作为输电、配电及电能转换之用。

·设计合理：根据进口、国产等各种开关电气的特点进行优化设计。组合成功能单元。

·结构通用。组装灵活：C型型材满足各种结构形式、防护等级及适用环境条件的要求。

·标准模块：可以分别组成保护、操作、转换、控制等标准单元模块结构。

·安全防护：采用区域之间的隔离以及功能单元进线和出线之间的相互隔离。有效地加强安全防护性能。

使用条件

·周围空气温度不得超过+40℃。不低于-5℃，而且在24h内其平均温度不得超过+35℃。

·空气清洁，在最高温度为+40℃时，其相对湿度不得超过50％，在较低温度时，允许有较大的相对湿度。

·污染等级3级。

·安装场地的海拔不得超过2000m。

·特殊使用条件。订货时另行协商。

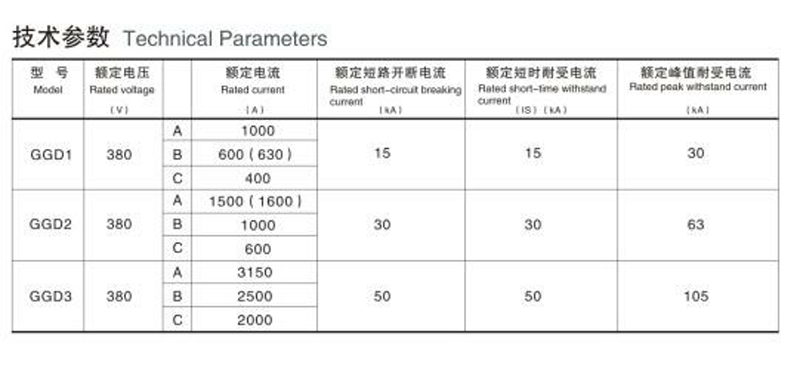

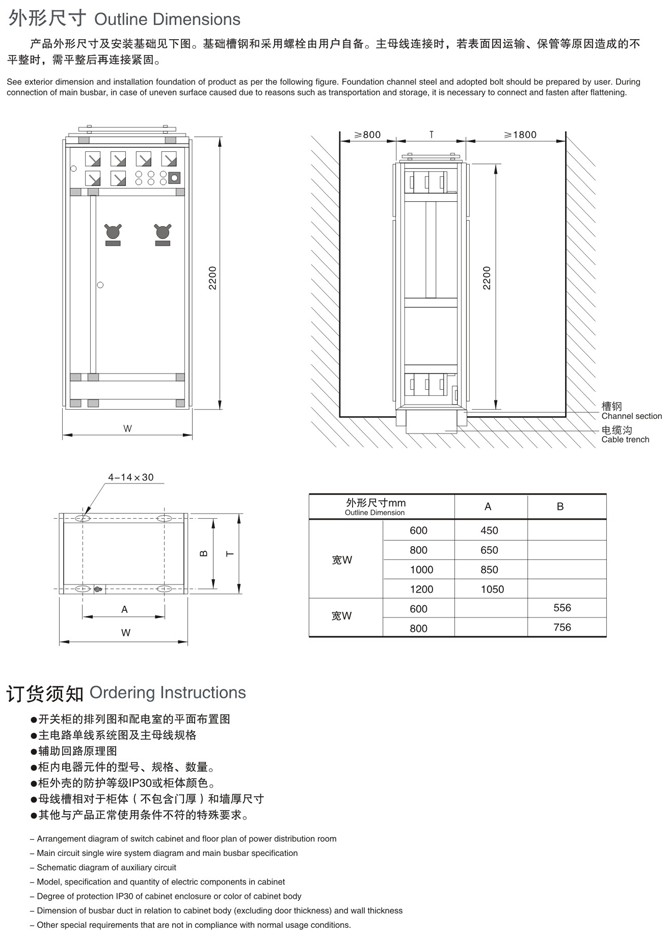

低压固定式成套开关设备的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成。通用柜的零部件按模块原理设计，并有20mm模数安装孔，通用系数高；充分考虑到柜体运行中的散热，在柜体上下两端均有不同数量的散热槽孔。按现代工业产品造型设计要求。采用黄金分割比的方法设计柜体外形和各部分的分割尺寸。使整柜美观大方。柜门

用转轴式活动铰链与构架相连，安装、拆卸方便。门的折边处均嵌有一根山型橡胶条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。装有电器元件的仪表门用多股软铜线与构架相连，柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。柜体顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。柜体的防护等级为IP30，用户可根据环境的需要在lP20～lP40之间选择。

主回路方案

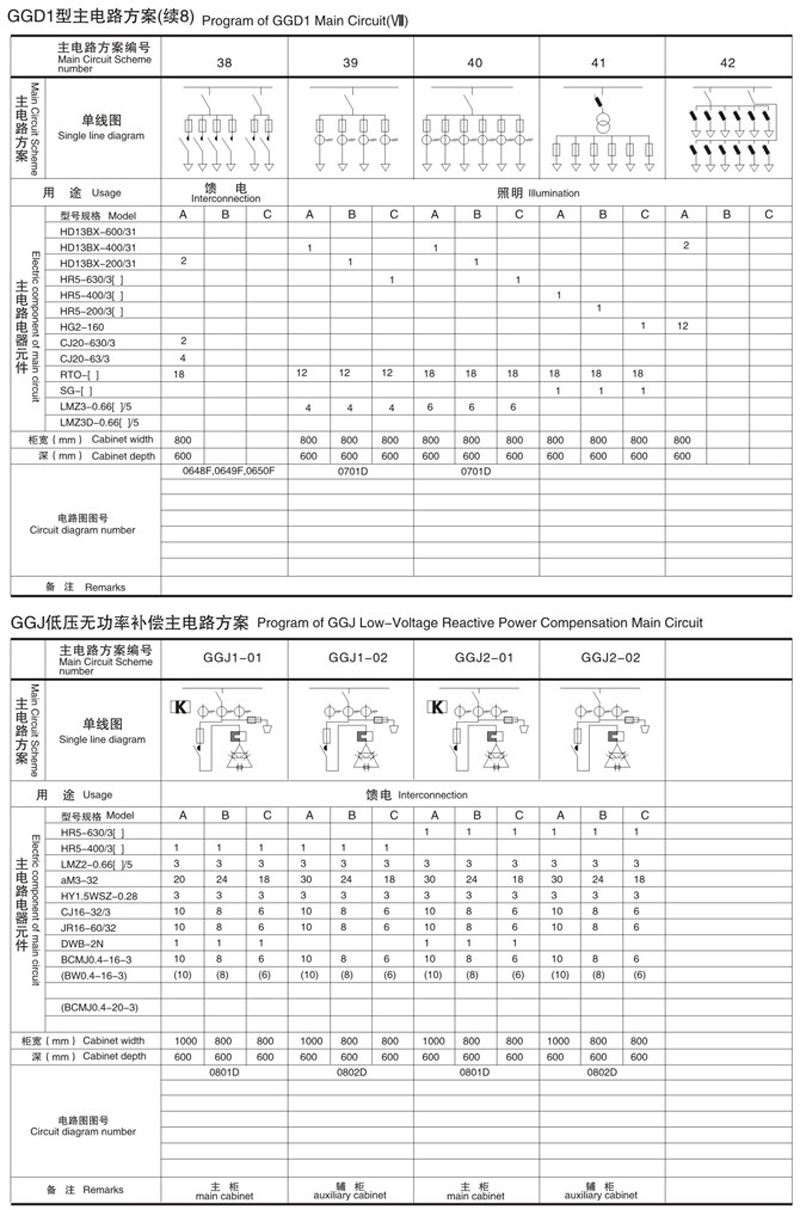

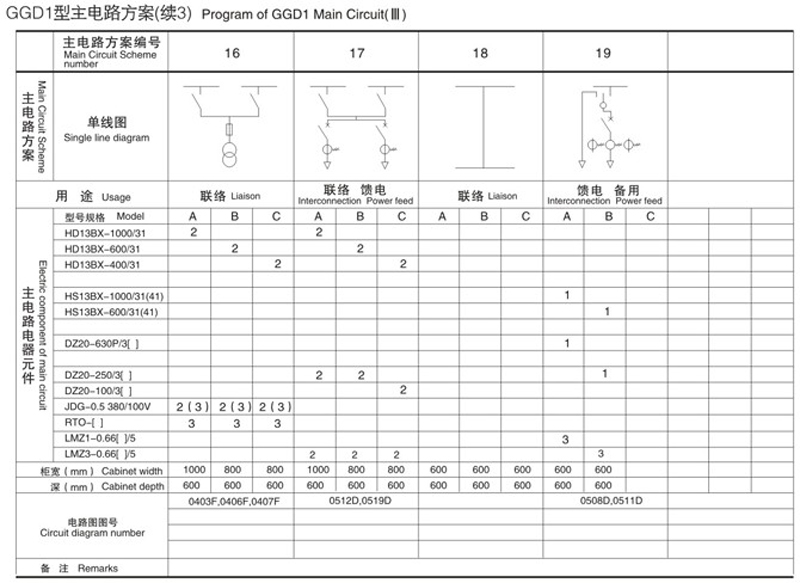

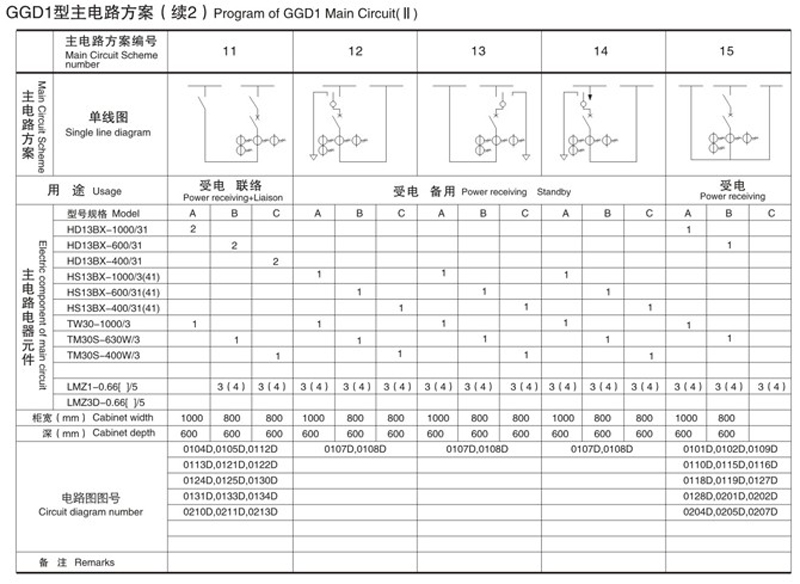

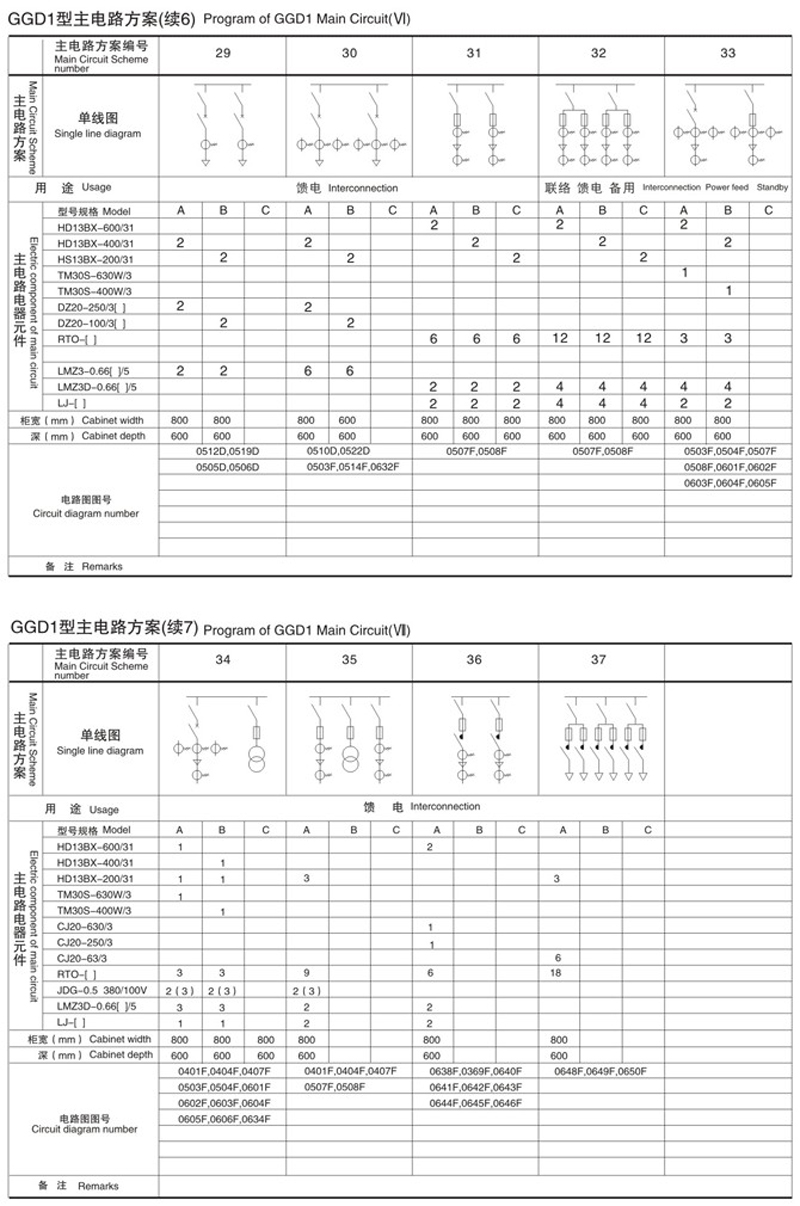

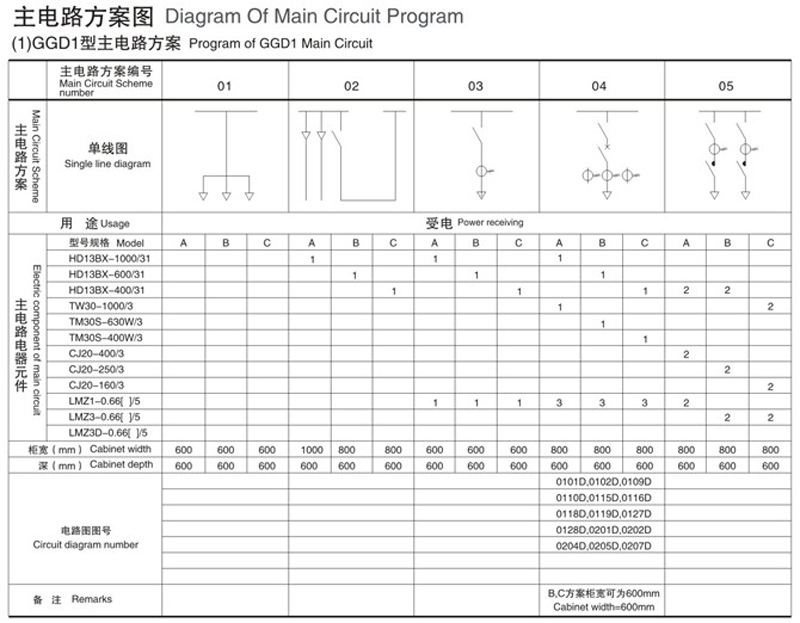

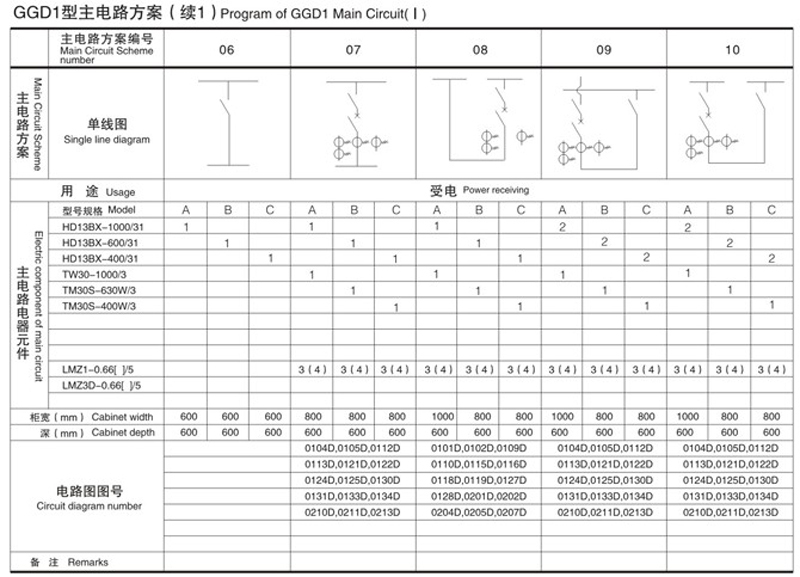

GGD柜的主电路设计了129个方案。共298个规格（不包括辅助电路的功能变化及控制电压变化而派生的方案和规格）。其中GGD1型，46个方案。123个规格；GGD2型，49个方案，1 07个规格；GGD3型，24个方案，68个规格。

额定电流增加至31 50A.适合2000kVA及以下的配电变压器选用。

此外。为适应无功补偿的需要。设计了GGJ1、GGJ2电容补偿柜，其主电路方案4个，共12个规格。

辅助电路方案

辅助电路的设计分供电方案和发电厂方案两部分。GGD柜内有足够的空间安装二次元件。同时开发研制了专用的LMZ3D型电流互感器以满足发电厂和特殊用户附设继电器保护时需要。

电器元件的选择

1、GGD柜主要采用国内已能批量生产的较先进的电器元件。如ME、DZ20、TW30等。

2、HD13BX和HS13BX型旋转操作式刀开关是为满足GGD柜独特结构需要而设计的专用元件，他改变了机构的操作方式。保留了老产品的优点，是一种实用新型的电器元件。

3、根据用户需要，选用性能更优良，技术更先进的新型电器元件时，因GGD柜具有良好的安装灵活性，一般不会因更新电器元件型号或厂家造成制造和安装方面的困难。

4、为进一步提高主电路的动稳定能力。设计了GGD柜专用ZMJ型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型PPO合金材料热塑成型，绝缘强度高，自熄性能好，结构独特，只需调整积木式模块即可方便地组合成单母线夹或双母线夹。绝缘支撑是套筒式模压结构，成本低、强度高。解决了老产品爬电距离不够的缺陷。
